Capteurs de position de moteur électrique

Un capteur de position de moteur électrique est un dispositif utilisé pour détecter et mesurer la position angulaire ou linéaire d'un composant mobile, généralement l'arbre d'un moteur électrique. Ces capteurs fournissent des informations précises sur la position actuelle du moteur, ce qui est essentiel pour le contrôle des moteurs dans diverses applications industrielles, aéronautiques et militaires.

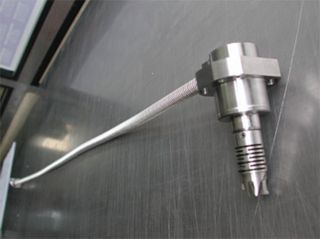

Le résolveur est un type de capteur électromécanique qui mesure la position angulaire en utilisant des signaux sinusoïdaux et cosinusoïdaux. Les résolveurs sont robustes et très précis, souvent utilisés dans des environnements exigeants.

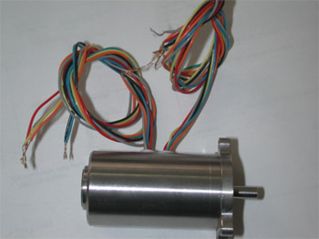

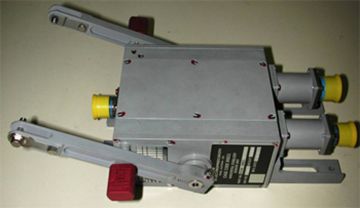

RVDT (Rotary Variable Differential Transformer) est un type de capteur de position rotatif qui mesure l'angle de rotation de manière précise. Il est similaire en principe au LVDT (Linear Variable Differential Transformer), mais au lieu de mesurer un déplacement linéaire, il mesure un déplacement angulaire.

Stator

Le stator est la partie fixe du capteur de position. Le stator contient les bobines primaires et secondaires.

Rotor

Le rotor est la partie mobile du capteur de position, couplée mécaniquement à l'objet dont on veut mesurer l'angle de rotation. Le rotor modifie le couplage inductif entre les bobines du stator.

Bobines primaires

Les bobines primaires situées dans le stator, sont excitées par une source de courant alternatif.

Bobines secondaires

Les bobines  secondaires également situées dans le stator, induisent une tension qui varie en fonction de la position du rotor.

Excitation de la bobine primaire

Une tension alternative (AC) est appliquée à la bobine primaire, générant un champ magnétique oscillant.

Induction dans les bobines secondaires

Le rotor, en position variable, influence le couplage inductif entre la bobine primaire et les bobines secondaires. Le déplacement angulaire du rotor modifie la magnitude des tensions induites dans les bobines secondaires.

Différence de tension

Les bobines secondaires sont disposées de manière différentielle, c'est-à-dire que les tensions induites dans chacune sont opposées. La différence de tension entre les deux bobines secondaires est proportionnelle à l'angle de rotation du rotor.

Signal de sortie

La différence de tension est convertie en un signal électrique proportionnel à l'angle de rotation du rotor, ce qui permet de mesurer la position angulaire avec précision.

Un résolveur est un capteur de position angulaire extrêmement fiable et précis, largement utilisé dans des environnements exigeants où la robustesse est cruciale. Son principe de fonctionnement basé sur l'induction électromagnétique et la transformation sinusoïdale en fait un outil indispensable pour de nombreuses applications industrielles, aéronautiques, automobiles, et militaires.

Un RVDT est un capteur de position rotatif très précis et fiable, utilisé pour mesurer des angles de rotation dans diverses applications industrielles, automobiles, aéronautiques, et robotiques. Sa robustesse et son absence de contact en font un choix idéal pour les environnements exigeants où une mesure précise de la position angulaire est cruciale.
